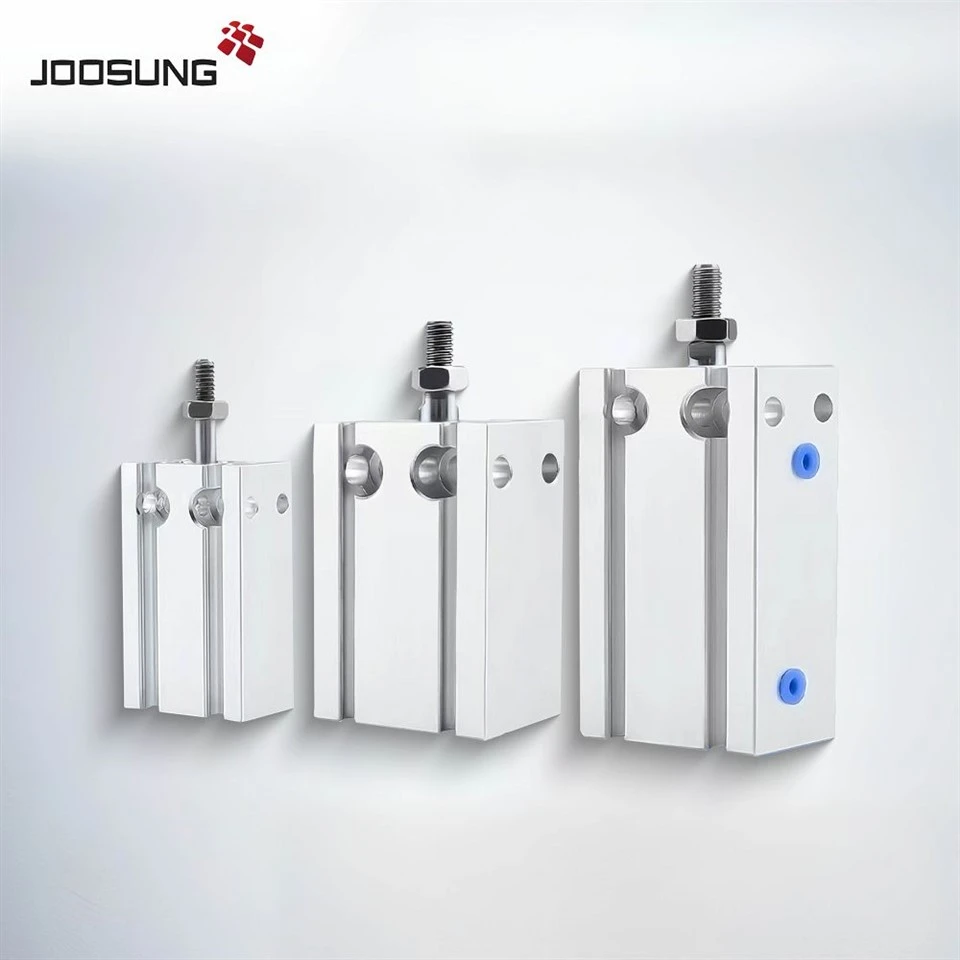

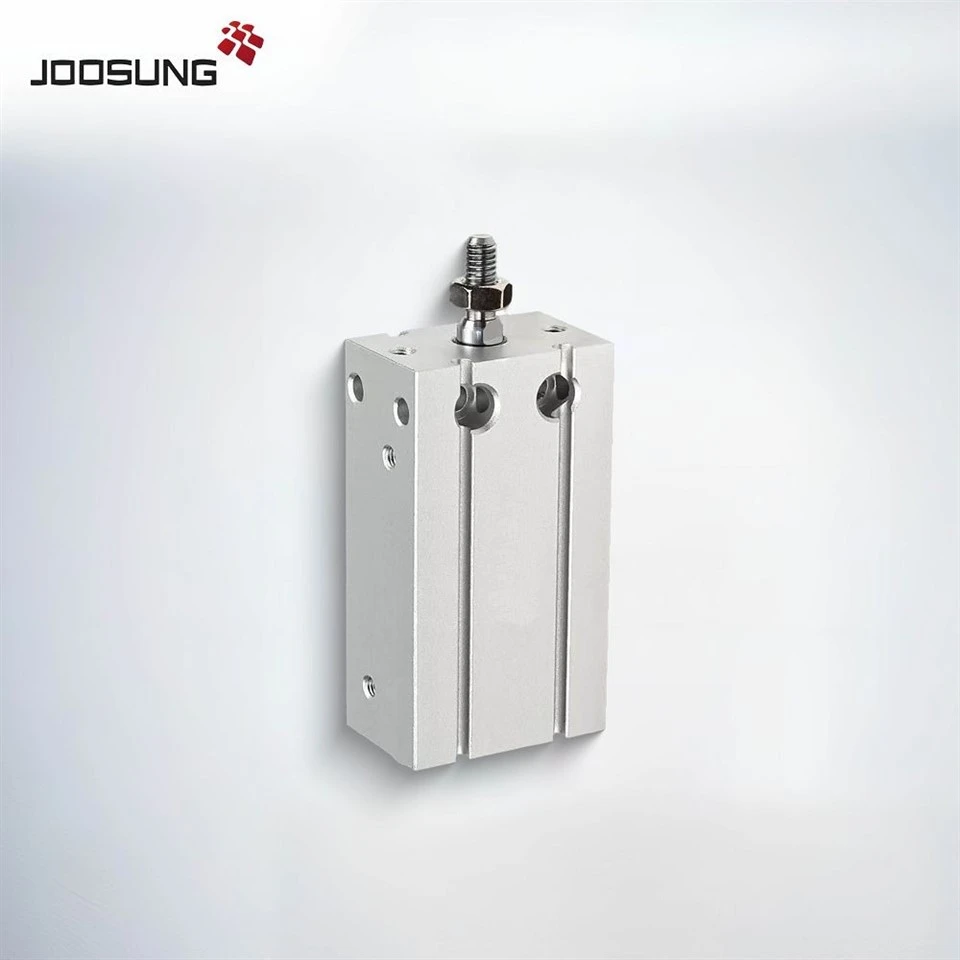

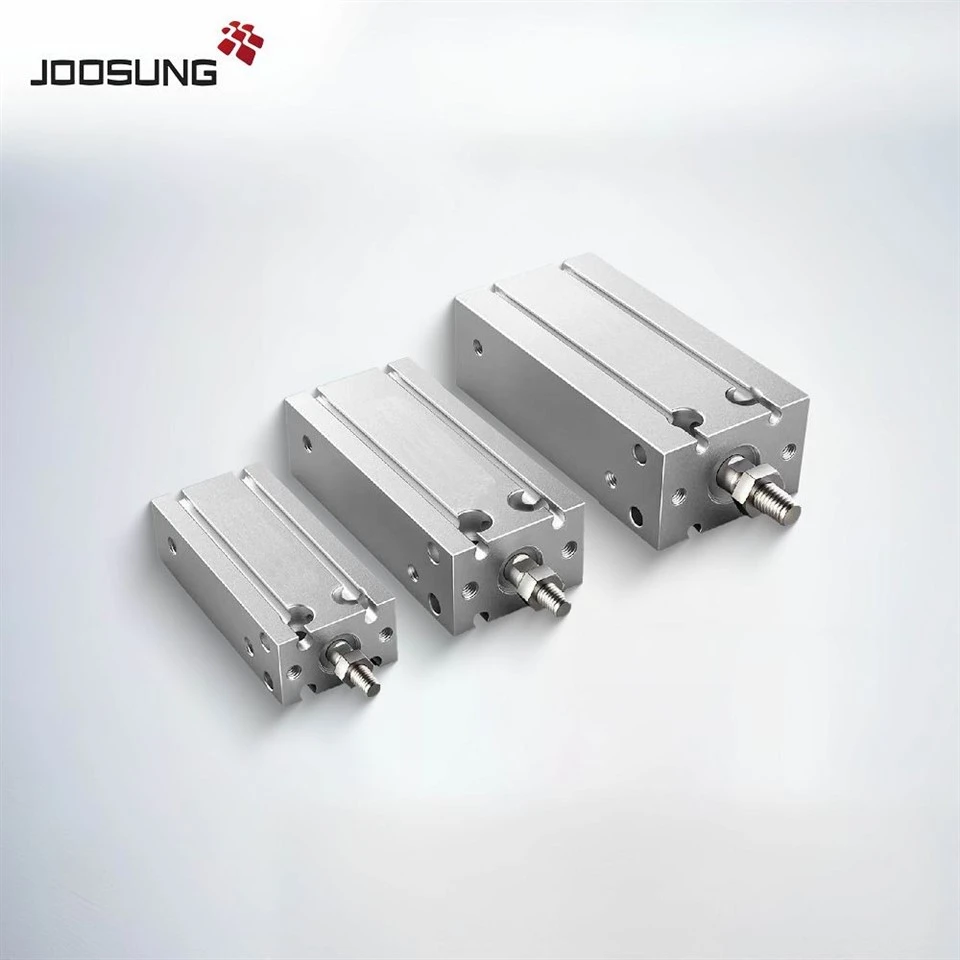

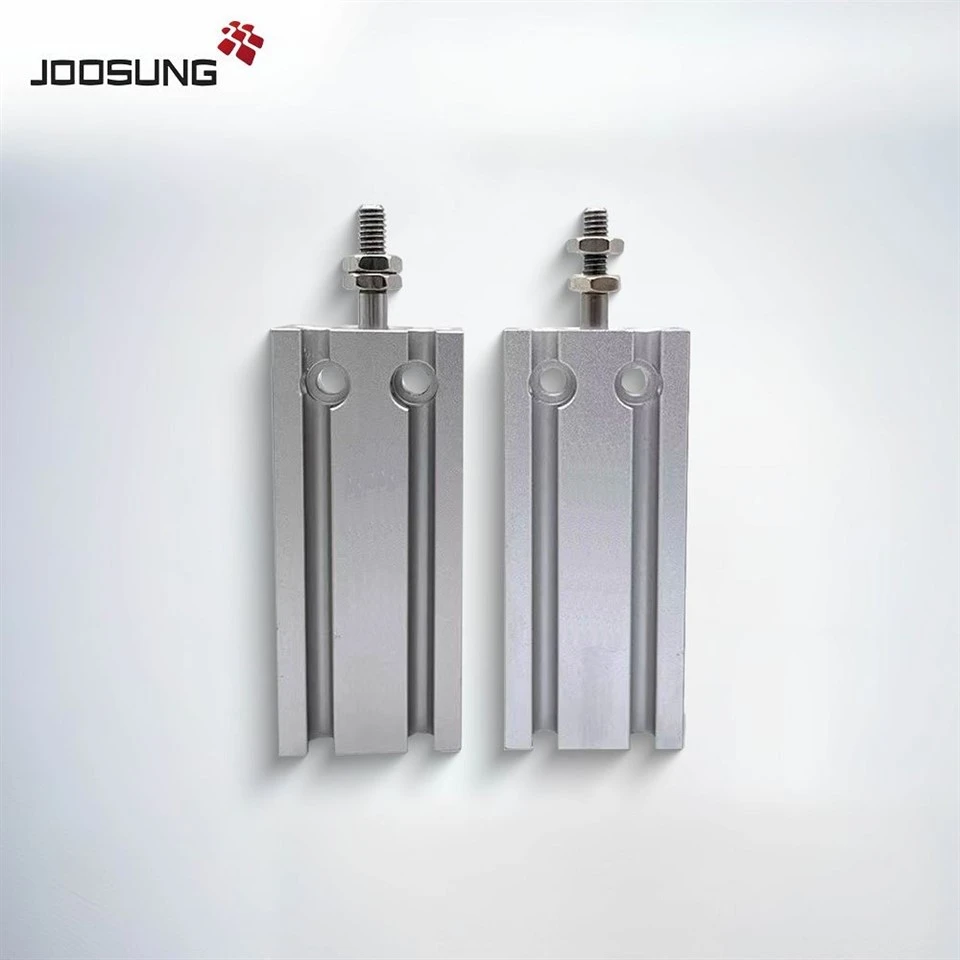

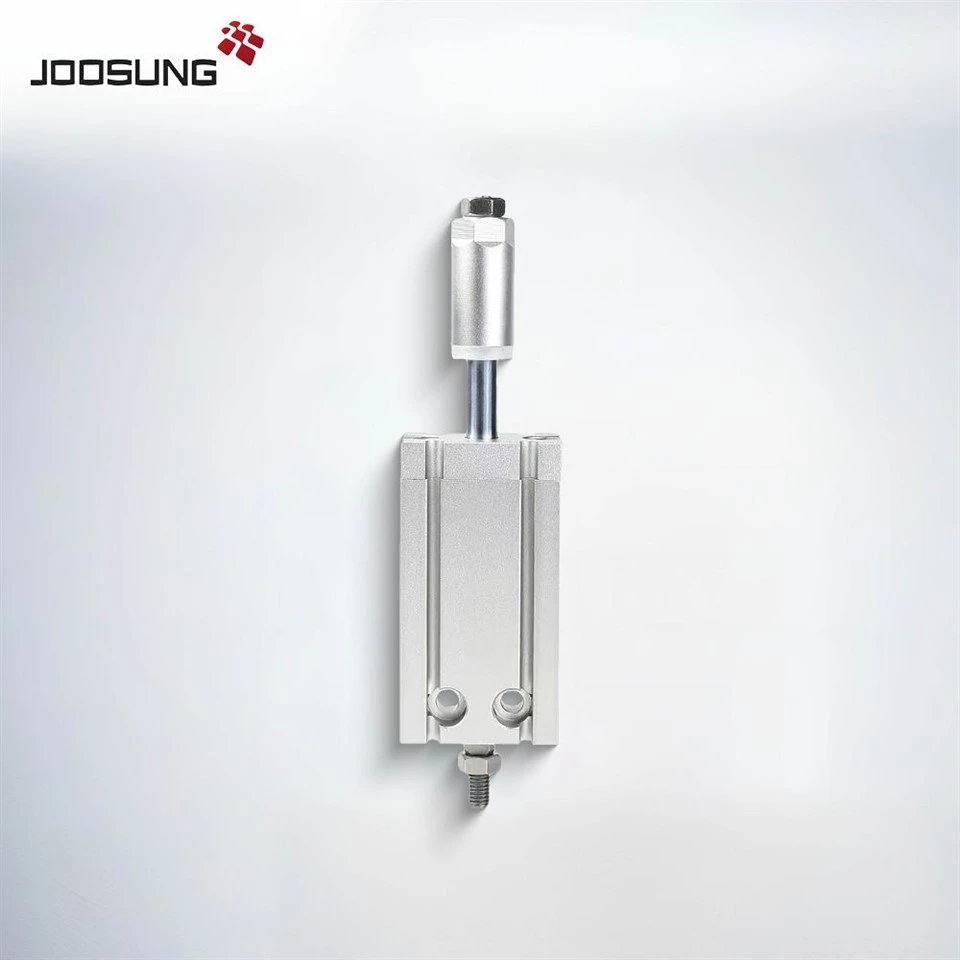

II-CDU Series Compact Pneumatic Cylinderyakhelwe ngokukhethekileizicelo zesikhala esiqinilelapho ukujula kokufakwa nesisindo kubaluleke kakhulu. Kufakwe no-ai-stroke emfishane kanye-nephrofayili encane kakhulu, lesi silinda sifanelekileimisebenzi engasindi,{0}}ephezulukuma-compact automation systems.
Yakhongqo{0}umzimba wokukhweza, edidiyelwe umhlahlandlela grooves for izinzwa, futhiukulungiswa{0}ukwakhiwa kwamahhalakwenze ukuthi-ukwazi ukukhethaimigqa yokuhlanganisa kagesi, imishini yokuhlola, amarobhothi, nokukhetha-kanye{1}}nezindawo zamayunithi.
With osayizi kusukelaΦ6mm ukuya ku-Φ25mm, kanye nemivimbo efika ku-50mm, uchungechunge lwe-CDU luhlinzekaukusebenza okuzinzile nokunembile ezindaweni ezinomkhawulo. Ishintshela namazinga omhlaba njenge-SMC CDU, iyatholakala futhi ngezinketho ezenziwe ngokwezifiso zama-OEM.
|
Unga-oda kanjani i-CDU Series Pneumatic Cylinder |
|||||||
|
CU |
6 |
TN |
30 |
D |
|||
|
I-CDU: uzibuthe |
Bore size |
Uhlobo lwentambo yembobo |
I-Stroke Ejwayelekile |
Isenzo |
|||
|
6,10 |
Nil |
M5x0.8 |
⌀6,⌀10,⌀16,⌀20,⌀25 |
⌀6,⌀10,⌀16 |
5 10 15 20 25 30 |
D:Ukulingisa kabili |
|
|
15,20 |
Rc 1/8 |
⌀32 |
⌀20,⌀25,⌀32 |
5 10 15 20 25 30 40 50 |
|||
|
25,32 |
TN |
I-NPT 1/8 |
⌀32 |
||||
|
I-TF |
G 1/8 |
⌀32 |
|||||
Ingabe ufuna isilinda somoya esihlangene sokunyakaza kwe-stroke okusheshayo nokunembayo?
II-CDU Series Pneumatic Cylinderyakhelwe ukwenza kuizikhala eziqinile kanye nemijikelezo esheshayo.
Ukusekelwa kwe-OEM kuyatholakala ukuze kubhore, unhlangothi, nokukhwezwa
Amafayela e-CAD nosekelo lwesampula
Xhumana nathi namuhla ukuze uthole amanani entengo, isikhathi sokuhola, nemininingwane yedatha eningiliziwe!
|
Imininingwane Yomkhiqizo |
||||||||
|
I-Bore(mm) |
6 |
10 |
16 |
20 |
25 |
32 |
||
|
Working Medium |
Umoya Ohlanzekile(Ukuhlunga okungu-40μm) |
|||||||
|
Uhlobo Lokusebenza |
Ukwenza Okukabili/Ukwenza Okukodwa |
|||||||
|
Ingcindezi encane |
Ukwenza kabili |
Induku ye-piston eyodwa |
0.12 |
0.06 |
0.05 |
|||
|
(Mpa) |
Induku ye-piston kabili |
0.15 |
0.1 |
0.08 |
||||
|
|
Induku ye-piston kabili |
0.18 |
0.13 |
0.11 |
||||
|
|
Ukulingisa okukodwa |
Okujwayelekile |
0.2 |
0.15 |
0.13 |
|||
|
|
Ayishintshi{0} |
0.23 |
0.18 |
0.16 |
||||
|
I-Max Pressure |
0.7Mpa |
|||||||
|
Izinga Lokushisa Lokusebenza |
5-60 degrees |
|||||||
|
Uhlobo lwe-Cushion |
I-Rubber Cushion |
|||||||
|
Ukubekezelela Stroke(mm) |
±0.1 |
|||||||
|
Ukuthambisa |
Akudingeki |
|||||||
|
Ukufakwa |
Mahhala |
|||||||
|
Ukunemba{0}okungaphenduki |
±0.8 degree |
±0.5 degree |
||||||
|
Usayizi wePort |
M5x0.8 |
G1/8 |
||||||
|
Imodeli yochungechunge |
Amamodeli Atholakalayo |
|
Uchungechunge lwe-CDU6 |
CDU6-5D, CDU6-10D, CDU6-15D, CDU6-20D, CDU6-25D, CDU6-30D |
|
Uchungechunge lwe-CDU10 |
CDU10-5D, CDU10-10D, CDU10-15D, CDU10-20D, CDU10-25D, CDU10-30D |
|
Uchungechunge lwe-CDU16 |
I-CDU16 -5D, CDU16 -10D, CDU16 -15D, CDU16 -20D, CDU16 -25D, CDU16-30D |
|
Uchungechunge lwe-CDU20 |
I-CDU20 -5D, CDU20 -10D, CDU20 -15D, CDU20 -20D, CDU20 -25D, CDU20-30D, CDU20-40D, CDU20-50D |
|
Uchungechunge lwe-CDU25 |
I-CDU25 -5D, CDU25 -10D, CDU25 -15D, CDU25 -20D, CDU25 -25D, CDU25-30D, CDU25-40D, CDU25-50D |
|
Uchungechunge lwe-CDU32 |
I-CDU32 -5D, CDU32 -10D, CDU32 -15D, CDU32 -20D, CDU32 -25D, CDU32-30D, CDU32-40D, CDU32-50D |
