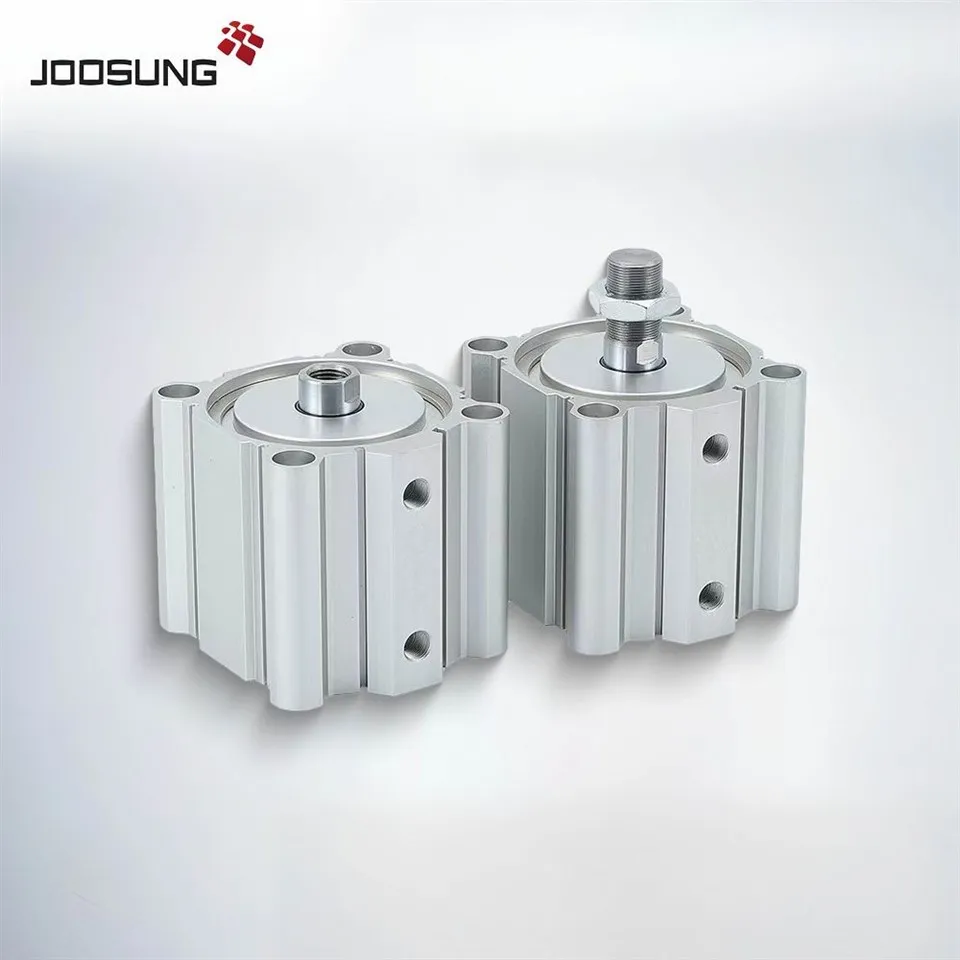

EyethuCQ2 uchungechunge compact pneumatic amasilindalandela iISO 15552 (ngaphambili ISO 6431)ejwayelekile futhi imele enye yama-actuator embonini enemisebenzi eminingi. With bore sizes kusukela12 mm kuya ku-200 mmkanye nomzimba osanda kwakhiwa kabusha okhona5–13% ukulula, amasilinda e-CQ2 anikeza ukuguquguquka okungenakuqhathaniswa kwezinhlelo ezizenzakalelayo.
Ngenxa yayoubude{0}obufushane kakhulufuthiizindawo ezine ezizenzakalelayo-zokushintsha ama-groove, i-CQ2 iletha ukunyakaza okuqondile okuqondile ngaphandle kokuphazanyiswa okuvela kuzinzwa ezifakiwe. Idizayini evamile yenduku yesilisa noma yowesifazane-iqinisekisa ukuhambisana, kuyilapho okuhlukile kokuzikhethela (C-i-clevis, unyawo, i-flange) kuhlangabezana nezidingo zokufaka ezihlukahlukene. Ilungele ukupakisha okuzenzakalelayo, amasistimu e-EOAT erobhothi, khetha-kanye{6}}nendawo amayunithi, kanye nemiklamo ye-ergonomic fixture.
|
Unga-oda kanjani i-CQ2 Series Pneumatic Cylinder |
|||||
|
CQ2 |
B |
6 |
10 |
D |
M |
|
I-CDQ2: enozibuthe |
Ukukhweza |
Bore size |
I-Cylinder Stroke |
Isenzo |
Inketho yomzimba |
|
B:Nge-imbobo/Ikhanda |
4 |
5 10 |
D:Ukulingisa kabili |
Nil:Induku iqeda intambo yesifazane |
|
|
6 |
15 20 |
C:Ngebhampa yerabha |
|||
|
10 |
25 30 |
M:Induku iqeda intambo yowesilisa |
|||
Udinga-i-actuator esebenza kahle kakhulu yokuklama kwakho okuzenzakalelayo?
EyethuI-CQ2 Series Double-Amasilinda Abambekayozinikeza ukuhambisana kwe-ISO,{0}usayizi ohlangene kakhulu,{1}}inzwa{1}}eguquguqukayo, kanye nezinketho ezibanzi zokubhoboza.
Ukwenza ngokwezifiso kwe-OEM/ODM kuyatholakala
Ukulethwa okusheshayo komhlaba jikelele
Xhumana nathi namuhla ukuze uthole ama-database, imidwebo ye-CAD, kanye nesisho sakho esingokwezifiso!
|
Imininingwane |
|||||
|
Uhlobo lwe-pneumatic |
|||||
|
Usayizi wokubhoboza [mm] |
4 |
6 |
10 |
||
|
Isenzo |
Ukulingisa okukabili, Induku eyodwa |
||||
|
Uketshezi |
Umoya |
||||
|
Ingcindezi yobufakazi |
1.0 MPa |
||||
|
Ingcindezi yokusebenza ephezulu |
0.7 MPa |
||||
|
Ingcindezi yokusebenza encane |
0.15 MPa |
0.1 MPa |
|||
|
Amazinga okushisa e-ambient noketshezi |
Ngaphandle kokushintsha uzibuthe okuzenzakalelayo: -10 kuya ku-70 degree |
Akukho ukuqandisa |
|||
|
Ukuthambisa |
Akudingeki(Okungeyona-ilube) |
||||
|
Isivinini se-piston |
50 kuya ku-500 mm/s |
||||
|
I-kinetic evumelekile |
Ngaphandle komcamelo |
0.9×10-3 |
2.2x10-3 |
5.9×10-3 |
|
|
Ngebhampa yerabha |
7.5×10-3 |
12.0×10-3 |
51.6×10-3 |
||
|
Ukubekezelela ubude bohlangothi |
+1.0 mm*1 |
||||
|
Imodeli yochungechunge |
Amamodeli Atholakalayo |
|
Idatha ye-CQ2B12 |
CQ2B12-5D, CQ2B12-10D, CQ2B12-15D, CQ2B12-20D, CQ2B12-25D, CQ2B12-30D, CQ2B12-35D, CQ2B12-40D, CQ2B12-20D1D, CQ2B12-20D1D, I-CQ2B12-55D, CQ2B12-60D |
|
Uchungechunge lwe-CQ2B16 |
CQ2B16-5D, CQ2B16-10D, CQ2B16-15D, CQ2B16-20D, CQ2B16-25D, CQ2B16-30D, CQ2B16-35D, CQ2B16-40D, CQ2B16-20D1D, CQ2B16-40D6D, I-CQ2B16-55D, CQ2B16-60D |
|
Uchungechunge lwe-CQ2B20 |
CQ2B20-5D, CQ2B20-10D, CQ2B20-15D, CQ2B20-20D, CQ2B20-25D, CQ2B20-30D, CQ2B20-35D, CQ2B20-40D, CQ2B20-20-4D2D I-CQ2B20-55D, CQ2B20-60D |
|
Uchungechunge lwe-CQ2B25 |
CQ2B25-5D, CQ2B25-10D, CQ2B25-15D, CQ2B25-20D, CQ2B25-25D, CQ2B25-30D, CQ2B25-35D, CQ2B25-40D, CQ2B25-25-4D5D, CQ2B25-25-4D5D, I-CQ2B25-55D, CQ2B25-60D |
|
Idatha ye-CQ2B32 |
CQ2B32-5D, CQ2B32-10D, CQ2B32-15D, CQ2B32-20D, CQ2B32-25D, CQ2B32-30D, CQ2B32-35D, CQ2B32-40D, CQ2B32-C50D3D, CQ2B32-45D3D, CQ2B32-55D, CQ2B32-60D, CQ2B32-65D, CQ2B32-70D, CQ2B32-75D, CQ2B32-80D |
|
Idatha ye-CQ2B40 |
CQ2B40-5D, CQ2B40-10D, CQ2B40-15D, CQ2B40-20D, CQ2B40-25D, CQ2B40-30D, CQ2B40-35D, CQ2B40-40D, CQ2B40-C50-4D4D, CQ2B40-55D, CQ2B40-60D, CQ2B40-65D, CQ2B40-70D, CQ2B40-75D, CQ2B40-80D |
|
Uchungechunge lwe-CQ2B50 |
CQ2B50-5D, CQ2B50-10D, CQ2B50-15D, CQ2B50-20D, CQ2B50-25D, CQ2B50-30D, CQ2B50-35D, CQ2B50-40D, CQ2B50-C50-4D5D, CQ2B50-40D5D, CQ2B50-55D, CQ2B50-60D, CQ2B50-65D, CQ2B50-70D, CQ2B50-75D, CQ2B50-80D |
|
Idatha ye-CQ2B63 |
CQ2B63-5D, CQ2B63-10D, CQ2B63-15D, CQ2B63-20D, CQ2B63-25D, CQ2B63-30D, CQ2B63-35D, CQ2B63-40D, CQ2B63-C50-4D6D, CQ2B63-55D, CQ2B63-60D, CQ2B63-65D, CQ2B63-70D, CQ2B63-75D, CQ2B63-80D |
|
Idatha ye-CQ2B80 |
CQ2B80-5D, CQ2B80-10D, CQ2B80-15D, CQ2B80-20D, CQ2B80-25D, CQ2B80-30D, CQ2B80-35D, CQ2B80-40D, CQ2B80-C50-25D, CQ2B80-20D8D, CQ2B80-55D, CQ2B80-60D, CQ2B80-65D, CQ2B80-70D, CQ2B80-75D, CQ2B80-80D |
|
Imodeli yochungechunge |
Amamodeli Atholakalayo |
|
Idatha ye-CDQ2B12 |
CDQ2B12-5D, CDQ2B12-10D, CDQ2B12-15D, CDQ2B12-20D, CDQ2B12-25D, CDQ2B12-30D, CDQ2B12-35D, CDQ2B12-40D, CDQ2B12-20D1D I-CDQ2B12-55D, CDQ2B12-60D |
|
Idatha ye-CDQ2B16 |
CDQ2B16-5D, CDQ2B16-10D, CDQ2B16-15D, CDQ2B16-20D, CDQ2B16-25D, CDQ2B16-30D, CDQ2B16-35D, CDQ2B16-40D, CDQ2B16-02D6, CDQ2B16-40D6D, I-CDQ2B16-55D, CDQ2B16-60D |
|
Idatha ye-CDQ2B20 |
CDQ2B20-5D, CDQ2B20-10D, CDQ2B20-15D, CDQ2B20-20D, CDQ2B20-25D, CDQ2B20-30D, CDQ2B20-35D, CDQ2B20-40D, CDQ2B20-40D2D I-CDQ2B20-55D, CDQ2B20-60D |
|
Idatha ye-CDQ2B25 |
CDQ2B25-5D, CDQ2B25-10D, CDQ2B25-15D, CDQ2B25-20D, CDQ2B25-25D, CDQ2B25-30D, CDQ2B25-35D, CDQ2B25-40D, CDQ2B25-40D5D5D I-CDQ2B25-55D, CDQ2B25-60D |
|
Idatha ye-CDQ2B32 |
CDQ2B32-5D, CDQ2B32-10D, CDQ2B32-15D, CDQ2B32-20D, CDQ2B32-25D, CDQ2B32-30D, CDQ2B32-35D, CDQ2B32-40D, CDQ2B32-40D3D CDQ2B32-55D, CDQ2B32-60D, CDQ2B32-65D, CDQ2B32-70D, CDQ2B32-75D, CDQ2B32-80D |
|
Idatha ye-CDQ2B40 |
CDQ2B40-5D, CDQ2B40-10D, CDQ2B40-15D, CDQ2B40-20D, CDQ2B40-25D, CDQ2B40-30D, CDQ2B40-35D, CDQ2B40-40D, CDQ2B40-40-25D0 CDQ2B40-55D, CDQ2B40-60D, CDQ2B40-65D, CDQ2B40-70D, CDQ2B40-75D, CDQ2B40-80D |
|
Idatha ye-CDQ2B50 |
CDQ2B50-5D, CDQ2B50-10D, CDQ2B50-15D, CDQ2B50-20D, CDQ2B50-25D, CDQ2B50-30D, CDQ2B50-35D, CDQ2B50-40D, CDQ2B50-40D5D, CDQ2B50-4D5D CDQ2B50-55D, CDQ2B50-60D, CDQ2B50-65D, CDQ2B50-70D, CDQ2B50-75D, CDQ2B50-80D |
|
Idatha ye-CDQ2B63 |
CDQ2B63-5D, CDQ2B63-10D, CDQ2B63-15D, CDQ2B63-20D, CDQ2B63-25D, CDQ2B63-30D, CDQ2B63-35D, CDQ2B63-40D, CDQ2B63-40D6, CDQ2B63-40D6D, CDQ2B63-55D, CDQ2B63-60D, CDQ2B63-65D, CDQ2B63-70D, CDQ2B63-75D, CDQ2B63-80D |
|
Idatha ye-CDQ2B80 |
CDQ2B80-5D, CDQ2B80-10D, CDQ2B80-15D, CDQ2B80-20D, CDQ2B80-25D, CDQ2B80-30D, CDQ2B80-35D, CDQ2B80-40D, CDQ2B80-40D8D CDQ2B80-55D, CDQ2B80-60D, CDQ2B80-65D, CDQ2B80-70D, CDQ2B80-75D, CDQ2B80-80D |
